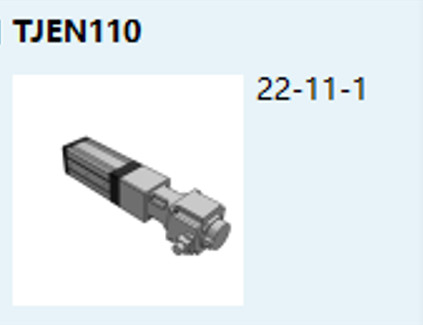

TJEN110 سیلندر الکتریکی خطی / فولد بک قابل برنامه ریزی
| محل منبع | چین |
|---|---|
| نام تجاری | TJ |
| گواهی | ISO14001:2015,CE |
| شماره مدل | TJEN110 |
| مقدار حداقل تعداد سفارش | 1 عدد |
| قیمت | negotiable |
| جزئیات بسته بندی | بسته بندی خارجی: کارتن یا جعبه غیر چوبی؛ بسته بندی کوسن: فوم EPE |
| زمان تحویل | 3-4 هفته |
| شرایط پرداخت | T/T، 30% پیش پرداخت، 70% قبل از تحویل |
| قابلیت ارائه | 800 عدد در ماه |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام | TJEN110 | رنگ | استاندارد: آبی دریایی و نقره ای، سایرین را می توان سفارشی کرد |
|---|---|---|---|
| سرعت | تا 300mm/s | تکرار | ± 0.01 میلی متر |
| سکته | 50 ~ 3000 میلی متر | نیروی خروجی | تا 100KN |
| نوع اتصال موتور | خطی/موازی | ضد چرخش داخلی | با / بدون |
| سرب پیچ | 10،20 میلی متر | نوع اتصال بار | نر، زن، پیچ و مهره، لولا سر توپ و سفارشی |
| برجسته کردن | فولد بیک سیلندرهای برقی قابل برنامه ریزی,TJEN110 سیلندر برقی قابل برنامه ریزی,سیلندر الکتریکی خطی قابل برنامه ریزی,TJEN110 Programmable electric cylinder,Linear Programmable electric cylinder |
||
توضیحات محصول
1.اوهدرسیPاصل
نام محصول: سیلندر الکتریکی سرو مدل شماره TJEN110
تولید کننده TONGJIN PRECISION رنگ محصول
نوع محصول دستی/خودکار آیا برای سفارشی سازی قابل سفارشی سازی
2تعریف مدل محصول
مثال:TJER220 S800 ب R 05 A م C 20 05 0 P11 O/C N/P
|
TJER220️شماره سری
TJER190 TJER220 TJER250 |
S800 ¥ضربه موثر
TJER160:50 ~ 1500mm TJER190:50 ~ 2000mm TJER220:50 ~ 2500mm TJER250:50~3000mm |
بنوع پیچ
ب: پیچ توپ C: پیچ رول |
|
Rضد چرخش
T: بدون |
05️سرب پیچ TJER190:10،20 میلی متر TJER220:10،20 میلی متر TJER250:10،20 میلی متر |
Aنوع نصب موتور ب: موازی |
|
م️نوع نصب سیلندر
M1:تعویض دو طرفه M2:پوشش چرخدار جانبی M3:پایان فلنج جلویی M4:پایین فلنج نصب M5:پوشنده ی شکاف عقب M6:پایین شاخه نصب MX: سفارشی
|
C◄ بارگذاریCبرقراری ارتباطنوع
C1:مرد C2: زنانه C3: U-bolt C4: محور سر توپ CX: سفارشی |
20️قدرت
01100W 02200 ولت 04۴۰۰ وات 08:750W 101000 ولت 202000W 30۳۰۰۰ وات |
|
05 ′′نسبت کاهش
05پنج به يک 10ده به يک 20۲۱ به ۲۱ |
2تعداداوهfLتقلیدSجادوگران
(به طور پیش فرض معمولاً سوئیچ NPN باز است) |
O/C️سوئیچ های محدودی
O:به طور معمول باز است ج:به طور معمول نزدیک
|
|
N/P️نوع حسگر
N:NPN P:PNP |
مارک:
1برای اطمینان از ضربه موثر، دو سر باید فاصله 5 میلی متر را حفظ کنند.
2. سنسور نمی تواند در همان سمت موتور نصب شود وقتی موتور موازی نصب شده است.
3. محرک الکتریکی Servo Cylinder Torque
| مشخصات پیچ | 4005 | |||||
|
قدرت نامی موتور استاندارد KW |
1 | 1.5 | ||||
|
چرخش نامی موتور N·m |
3.18 | 4.9 | ||||
|
سرعت نامی موتور r/min |
3000 | 3000 | ||||
| نسبت کاهش | 3 | 5 | 3 | |||
|
فشار نامی موتور استاندارد kN |
10.78 | 17.97 | 16.62 | |||
|
سرعت اسمی موتور استاندارد mm/s |
83 | 50 | 83 | |||
|
دقت موقعیت مجدد در میلی متر |
±0.01 / ±0.02 | |||||
|
حداکثر حرکت موثر در میلی متر |
1200 | |||||
|
حداکثر فشار بار kN |
40 | |||||
|
حداکثر سرعت انبساط mm/s |
1000 | |||||
|
سوئیچ مغناطیسی |
AL-39DF-02 |
2M نوع دو سیم بدون تماس نوع عادی |
||||
| AL-39DFB-02 |
2M نوع دو سیم بدون نوع تماس به طور معمول |
|||||
| مشخصات پیچ | 4010 | |||||||||||||||||||
|
قدرت نامی موتور استاندارد KW |
1 | 1.5 | 2 | 2.5 | 3 | 4 | 5 | |||||||||||||
|
چرخش نامی موتور N·m |
3.18 | 4.9 | 6.36 | 7.96 | 9.8 | 12.6 | 15.8 | |||||||||||||
|
سرعت نامی موتور r/min |
3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | |||||||||||||
| نسبت کاهش | 3 | 5 | 10 | 3 | 5 | 10 | 3 | 5 | 10 | 3 | 5 | 10 | 3 | 5 | 10 | 3 | 5 | 10 | 3 | 5 |
|
فشار نامی موتور استاندارد kN |
5.39 | 8.99 | 18 | 8.31 | 13.9 | 27.7 | 10.8 | 18 | 30 | 13.5 | 22.5 | 30 | 16.6 | 27.7 | 30 | 21.4 | 30 | 30 | 27 | 30 |
|
سرعت اسمی موتور استاندارد mm/s |
167 | 100 | 50 | 167 | 100 | 50 | 167 | 100 | 50 | 167 | 100 | 50 | 167 | 100 | 50 | 167 | 100 | 50 | 167 | 100 |
|
دقت موقعیت مجدد در میلی متر |
±0.01 / ±0.02 | |||||||||||||||||||
|
حداکثر حرکت موثر در میلی متر |
1200 | |||||||||||||||||||
|
حداکثر فشار بار kN |
40 | |||||||||||||||||||
|
حداکثر سرعت انبساط mm/s |
1000 | |||||||||||||||||||
|
سوئیچ مغناطیسی |
AL-39DF-02 |
2M نوع دو سیم بدون تماس نوع عادی |
||||||||||||||||||
| AL-39DFB-02 |
2M نوع دو سیم بدون نوع تماس به طور معمول |
|||||||||||||||||||
4درخواست ها
زمینه های کاربرد تجهیزات نظامی، تجهیزات تجربی و تفریحی، ماشین آلات و تجهیزات غذایی و پزشکی و سایر تجهیزات تولید.
(1) تجهیزات نظامی: رادار، دستگاه نصب موشک، پلتفرم سوئیچ خودروهای زرهی، تجهیزات ویژه و سایر کشتی های جنگی و هواپیمای هواپیمایی، باز کردن، تنظیم ارتفاع صندلی، سیستم ردیابی سلاح، محرک,پشتیبانی آزمایشی از بلند کردن، تنظیم جهت حرکت توپخانه تانک بالا و پایین، فشار سوخت موشک، باز کردن درب کوره و غیره.
(2) تجهیزات ویژه: خط تولید اتوماسیون صنعتی، خط مونتاژ، انتقال لجستیک، پلتفرم بلند، کنترل آفست، کنترل شیر، کنترل کننده هماهنگی،تجهیزات مکانیکی CT چاقو کاما, صنعت مواد غذایی و دارویی, ماشین آلات CNC, ماشین های بسته بندی صنعتی, ماشین های چاپ الکترونیکی خودرو, ماشین های پیچ و خم تجهیزات نساجیموقعیت.
(3) تجهیزات تجربی: بستر شبیه سازی، بستر آزمایش، دستگاه موج، تجهیزات آزمایش و غیره.
این نوع به خصوص برای:
دستگاه فشار دهنده سرو، خط تولید مونتاژ موتور و شما همچنین می توانید نرم افزار فشار دهنده سرو را با هم بخرید.
5چرا ما رو انتخاب کردي؟
1ساختار جمع و جور و ابعاد کوچک
2سفتی بالا، بی عملیت پایین و واکنش سریع
3. قابلیت اطمینان بالا و عمر طولانی
4. صرفه جویی در انرژی و کم کردن سر و صدا
5. مونتاژ و استفاده راحت، نگهداری ساده
6يک سال ضمانت کيفيت، خدمات نگهداري طول عمر
